    HÀN KIM LOẠI VỚI HỒ QUANG PLASMA


    Hàn TIG được biết đến và ứng dụng rộng rãi trong hàn tay và hàn tự động với vật liệu dày hơn 1mm. Tuy nhiên đối với vật liệu mỏng hơn 1mm thì khó có thể tìm được thiết bị hàn hồ quang công suất nhỏ hơn mà không gặp phải 3 vấn đề sau:
    - Tính ổn định của hồ quang hàn TIG kém
    - Độ rộng vũng hàn và vùng ảnh hưởng nhiệt quá lớn
    - Thường có mức biến dạng quá mức cho phép của vật hàn


    Hồ quang điện

    Có đặc tuyến dòng/áp hoàn toàn không giống đặc tuyến của vật dẫn là đường thẳng. Đặc tuyến của hồ quang này có 3 vùng chính như sau:
    1- Độ dốc âm trong khoảng giá trị dòng điện thấp
    2- Phần nằm ngang trong khoảng giá trị trung bình
    3- Độ dốc dương trong khoảng giá trị dòng điện cao
    Cả 3 hồ quang tự do (tại áp suất khí quyển) đều có đặc tuyến này mặc dù khác nhau về loại khí sử dụng.
    Tại các giá trị dòng hàn rất nhỏ để hàn vật hàn mỏng thì độ dốc âm quá lớn không thể xác định được các điều kiện dòng/áp ổn định tương ứng với nguồn điều chỉnh. Tính không ổn định này được đi kèmvới tính không ổn định hướng của hồ quang và phụ thuộc vào điều kiện của cực dương (anot): hiệu ứng đỉnh, các điểm cực nóng, v.v…


    Hồ quang plasma


    Tạo bởi đầu phun được làm mát mạnh mẽ ở vùng phụ cận liền kề của cực âm (cathode) làm thay đổi đặc tính do đó nó chỉ có độ dốc âm nhỏ. Đặc tính này cắt ngang đường đặc tính thẳng đứng của nguồn dòng điện tại các điểm được xác định rõ ràng biểu thị hoạt động ổn định tại các giá trị dòng điện nhỏ hơn 5A.
    So sánh hồ quang hàn TIG và hồ quang hàn plasma
    Hồ quang plasma có những ưu thế hơn hẳn so với hồ quang hàn TIG:
    - Nhiệt độ cao
    - Chùm tia tập trung
    - Năng lượng hồ quang plasma cao, do đó năng suất hàn cao

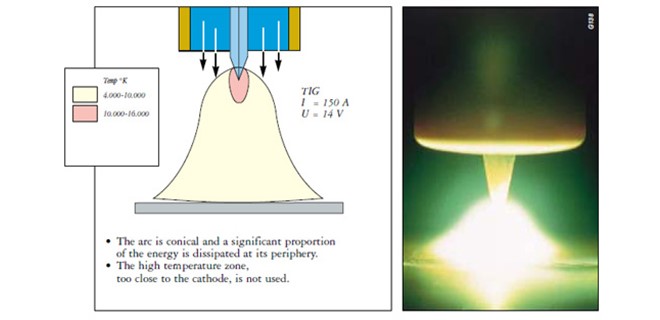

    Hồ quang điện (hàn TIG)




    Hồ quang hình nón và một tỷ lệ đáng kể năng lượng bị tiêu hao ở vùng phụ cận

    Vùng nhiệt độ cao, rất gần cathode không được sử dụng

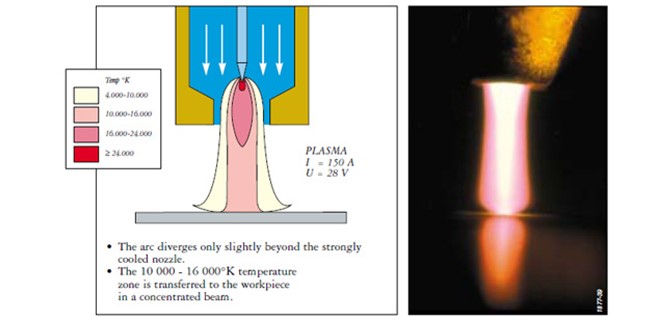

    Hồ Quang Hàn Plasma




    Hồ quang này tỏa ra một phần nhỏ bên cạnh hồ quang tập trung tại trung tâm của đầu phun
    - Vùng nhiệt độ 10 000 - 16 000°K được truyền tới vật hàn bằng chùm tia tập trung
    Đường đẳng nhiệt trong sơ đồ ở trên cho biết năng lượng được phân bổ khác nhau như thế nào trong hồ quang plasma:
    - Vùng nhiệt độ 16 000 đến 24 000°K mở rộng vượt quá đầu phun.
    - Vùng nhiệt độ 10 000 đến 16 000°K được truyền toàn bộ tới chi tiết. Trong khi đó, ở quy trình hồ quang điện, vùng nhiệt độ cao rất gàn với cathode là có thể sử dụng được.
    - Vùng nhiệt độ 4000 đến 10 000°K hẹp trong quy trình hàn plasma và rộng hơn trong quy trình hàn TIG.
